Mis à jour : avr. 19






Les dimensions:

Hauteur 210 mm

Un panneau mesure 35 mm de large et 4 mm d'épaisseur (2 mm pour la partie pleine, 1mm pour les baguettes)

La baguette est de 7 mm de large.


Construction:

Les 4 panneaux sont fabriqués. Le lapidaire permet au besoin de rectifier pour obtenir des panneaux bien rectangulaires.


L'emplacement des charnières est repéré à 2 cm des extrêmités.



Les emplacements des charnières sont faits à la fraiseuse avec la plus grosse fraise possible pour obtenir une surface très plane, garantie de collage facile.




Les charnières sont collées à la cyanolite.


Pour installer les volets sur la fenêtre, un panneau est assemblé avec une baguette de 7 mm qui sera ensuite collée sur l'encadrement de la fenêtre.





Les charnières sont dissimulées au choix avec une fine lame de bois ou avec du mastic.



La "décoration des volets":


Les baguettes transversales sont collées sur les 2 faces.










La face intérieure est laissée ainsi.

















La face extérieure est enrichie de baguettes de décoration et de panneaux.











Les baguettes demi -rond de 2 X1 mm sont assemblées avec des coupes à 45 °.



Les panneaux sont découpés dans du samba de 1 mm d'épaisseur.

Les grands panneaux mesurent 70 x10 mm et les petits 10x10 mm.

Un biseau à 45° est fait sur le pourtour. Pour les grandes longueurs, le panneau est poussé devant une fraise en V.


Pour les petites longueurs, le lapidaire est utilisé.


et pour les petits panneaux carrés, on économise nos doigts grâce à un petit gabarit où la pièce est enchassée avant de passer au lapidaire.


Enfin, les pièces sont collées .

Les volets sont ensuite peints:


Les ferrures sont fabriquées en laiton et posées.



Le système de fermeture de la porte-fenêtre est fabriqué sur le même principe: travail sur tige et bande de laiton et soudure.



Les volets sont installés sur la porte-fenêtre.









Mis à jour : avr. 4


Quelques photos prises lors de la visite ou glanées sur le Net.



Une page extraite d'un document qui nous sert de référence (https://archive.org/details/cu31924015209681/page/n6/mode/2up)

Les dimensions de la cheminée en millimètres: 115 x90 x 25.

Les colonnes sont découpées dans un carrelet de bois de 25 X25 selon de principe du chantournée en 3 D.

Pour cela, il nous faut une image vue de face et une, vue de profil. Elles sont collées sur les faces antérieure et latérale externe du carrelet (attention entre colonne droite et colonne gauche). Le point important est de coller les images exactement à la même hauteur.

On va découper une face puis l'autre. L'idée force est de toujours conserver le carrelet complet. Pour cela, au fur et à mesure des découpes, on reconstitue le carrelet avec de l'adhésif.

Une fois terminé, on "dépouille" pour obtenir notre colonne.






Sans fignoler davantage, une tentative est faite pour s'assurer que la technique est envisageable pour fabriquer la cheminée définitive.


A suivre...



Mis à jour : avr. 3

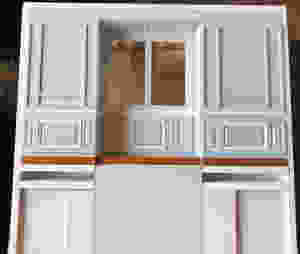

Principe adopté pour la réalisation des portes:


Dans la découpe du mur intérieur, un encadrement est installé de la manière suivante:


Le panneau de la porte est découpé dans du 2mm aux dimensions de l'espace libre.

Des baguettes de 2 mm d'épaisseur et 4 mm de largeur sont collées à l'arrière du panneau de porte.

L'ensemble est passé au Gesso avant l'installation.

L'emplacement des charnières est repéré (2 cm des bords) puis creusé de 0,5 mm à la fraiseuse (diamètre de la fraise le plus important possible pour avoir une surface très nette, ici du 6 mm)

Les charnières sont collées à la cyanolite puis pointées après avoir fait un trou avec un forêt de 0,5 mm.


Deux baguettes de 2 mm d'épaisseur, l'une de largeur de 6 mm et l'autre de 4 mm sont collées sur la face avant après avoir creusé à l'emplacement des charnières et avoir arrondi le bord supérieur du côté de la charnière pour que l'ouverture se fasse sans difficulté.


Une autre baguette de 4 mm est collée du côté opposé mais seulement sur 2 mm de large. Les 2 mm restant se logeant dans la feuillure de l'encadrement.

Un essai est fait en place pour vérifier que la porte s'ouvre sans toucher le parquet.




On termine ensuite avec les baguettes transversales du haut et du bas sur les 2 faces.

Les portes de l'entresol sont mises provisoirement en place.
